數(shu)字(zi)三維橋(qiao)梁(liang)健康(kang)監(jian)測(ce)系(xi)(xi)統(tong)能夠建(jian)立一套(tao)完備、系(xi)(xi)統(tong)化(hua)、自動(dong)(dong)化(hua)、智能化(hua)的橋(qiao)梁(liang)整體(ti)結構健康(kang)監(jian)測(ce)、分析、預警(jing)、評估(gu)(gu)系(xi)(xi)統(tong)，專門針(zhen)對橋(qiao)梁(liang)生命線和(he)安全評估(gu)(gu)建(jian)立完備的安全風(feng)險(xian)防(fang)控體(ti)系(xi)(xi)，通過現(xian)(xian)代(dai)化(hua)的自動(dong)(dong)化(hua)監(jian)測(ce)與安全評估(gu)(gu)技術，實現(xian)(xian)大橋(qiao)在運營期內的科學信息化(hua)管養，提高管養效率并避免出現(xian)(xian)重(zhong)大的結構安全事故。

建設目標

技術路線

系統采用數據采集與傳輸、橋梁實景三維建模、橋梁數字孿生、橋梁實時監測等技術手段。對橋梁進行監測感知設備布設，融合物聯網、無線網絡進行數據傳輸，融合橋梁及周邊環境實景三維數據，將實時監測數據映射到橋梁實景三維場景中(zhong)，實(shi)現(xian)數字(zi)化、智慧化橋梁管(guan)養。

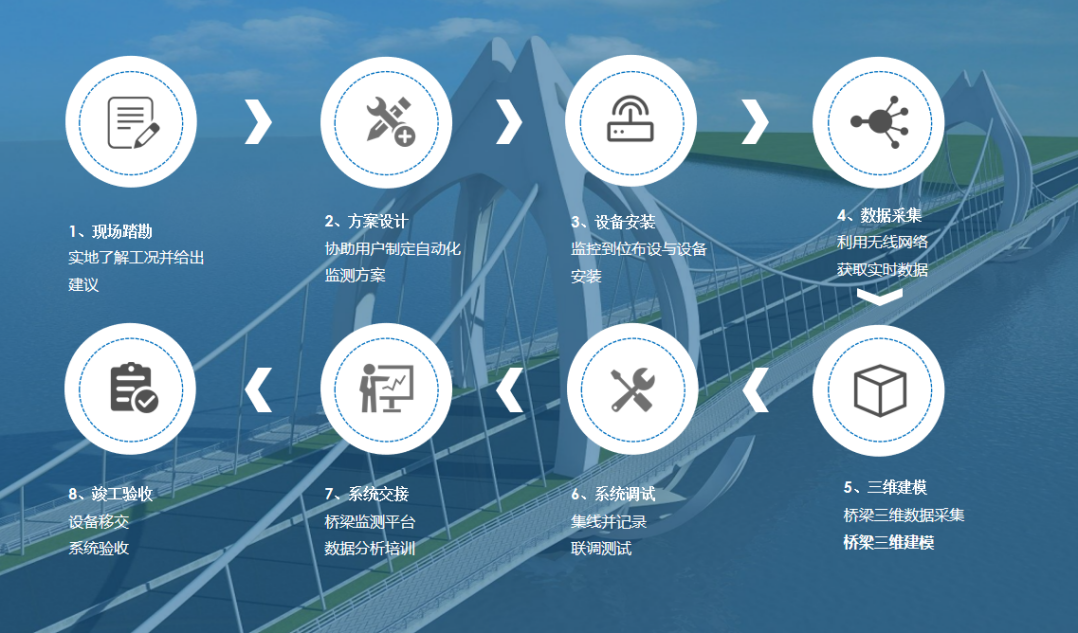

 技術路徑

建設內容

橋梁數字孿生場景

公司依據自身航測領域優勢，實現多源空間數據采集，基于自研地理信息云平臺（FGIS)，浸入化融合傾斜三維數據、DOM/DEM、BIM等多源多種類數據，構建橋梁的數字孿生場景，橋梁資源要素多維可視化呈現，準確獲取空間位置信息，精確定位橋梁病害隱患，擬態物理感知，為橋梁監測、分析和運維工作，提供智慧化支撐。

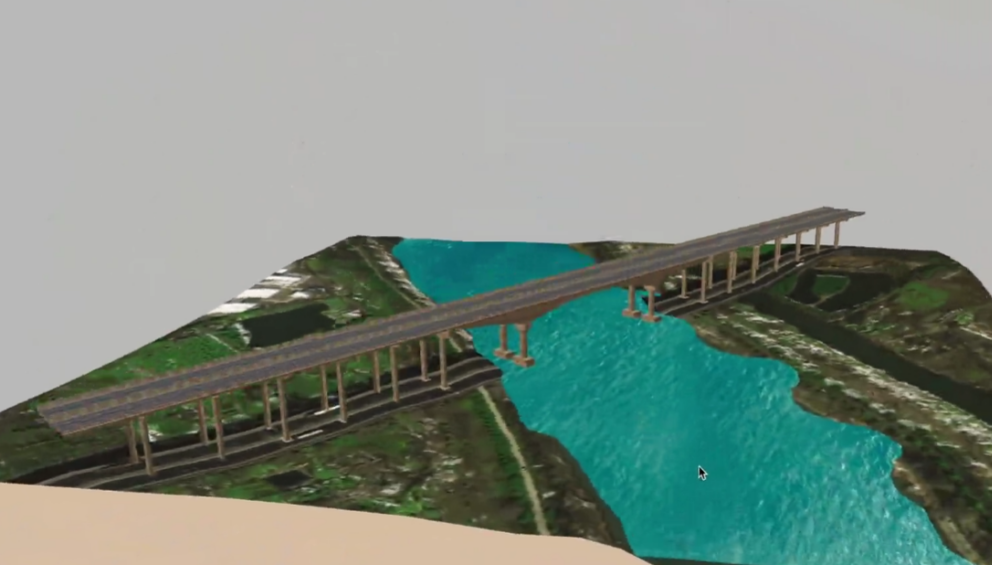

橋梁實景三維

綜合運維平臺

橋(qiao)梁(liang)綜合運(yun)(yun)維平臺，通(tong)過橋(qiao)梁(liang)結(jie)構安全健康監(jian)測系統的(de)建設及運(yun)(yun)行，可準確(que)、全面掌握(wo)橋(qiao)梁(liang)運(yun)(yun)營期(qi)的(de)環境參數及結(jie)構響應參數，并通(tong)過數據的(de)分析對橋(qiao)梁(liang)的(de)使用(yong)狀(zhuang)態和力學行為進(jin)行預警(jing)和初步(bu)評估，為橋(qiao)梁(liang)的(de)安全運(yun)(yun)營提(ti)供有力的(de)保障(zhang)。

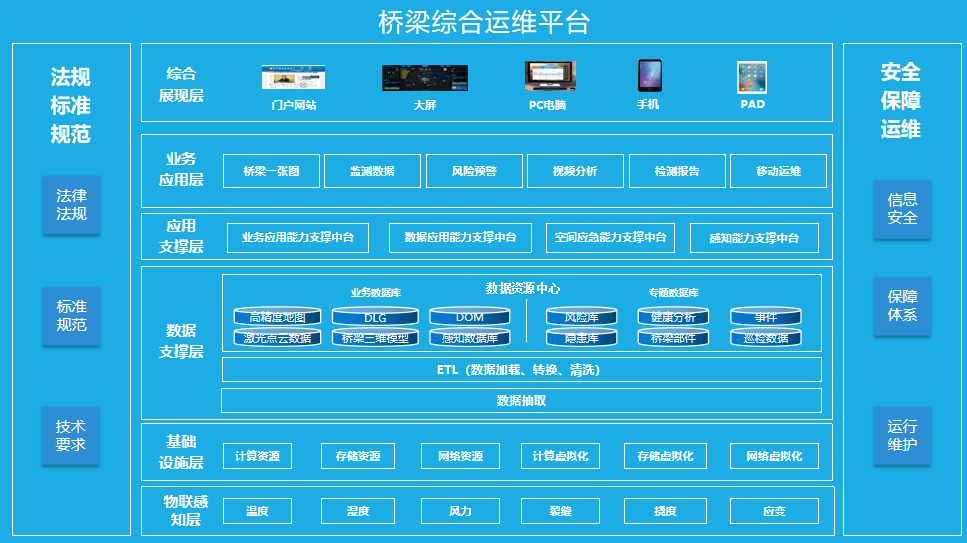

平臺架構(gou)圖

要素綜合監測

（1）變形監測

采(cai)用光纖光柵靜(jing)力水準儀實時監(jian)測監(jian)測橋(qiao)梁基礎沉降變形監(jian)測，從整體上(shang)把握橋(qiao)梁健(jian)康和安全(quan)狀態。

（2）載荷監測

采用光纖光柵式表面應變計對橋(qiao)面有代表性斷面進行應力(li)(li)監測，可以了解作為主(zhu)要承力(li)(li)構件的受力(li)(li)狀態，診斷橋(qiao)梁的病害，為控制車輛載荷和(he)橋(qiao)梁結構的疲勞分析提供數據(ju)支撐。

（3）索力監測

部署磁通(tong)量傳感器監(jian)測主塔拉桿和主跨(kua)吊(diao)索力(li)。索力(li)監(jian)測用于監(jian)測懸(xuan)索橋(qiao)吊(diao)桿作為局部構(gou)件受(shou)力(li)情(qing)況。

（4）振動監測

通過前(qian)端部(bu)署磁(ci)電式(shi)傳(chuan)感器監測橋梁(liang)振(zhen)動，橋梁(liang)動力(li)特性參數和振(zhen)動水(shui)平是橋梁(liang)整(zheng)體安全的標志，橋梁(liang)材料的強度的退化(hua)會(hui)引(yin)起(qi)結構(gou)振(zhen)動特性的改(gai)變。

（5）裂縫監測

數字裂(lie)縫(feng)計用于監測橋梁(liang)裂(lie)縫(feng)的發展(zhan)趨勢(shi)，從而判斷結(jie)構(gou)承載能力。安裝部署數字裂(lie)縫(feng)計對橋梁(liang)關鍵部件進行實時監測。

（6）環境參數監測

通過(guo)在橋梁(liang)表面(mian)安裝(zhuang)溫濕度和風(feng)力風(feng)向(xiang)傳感器用于監測橋梁(liang)關鍵部件的溫度、濕度、風(feng)力風(feng)向(xiang)相關參數，為橋梁(liang)結構性能分析提供依(yi)據。

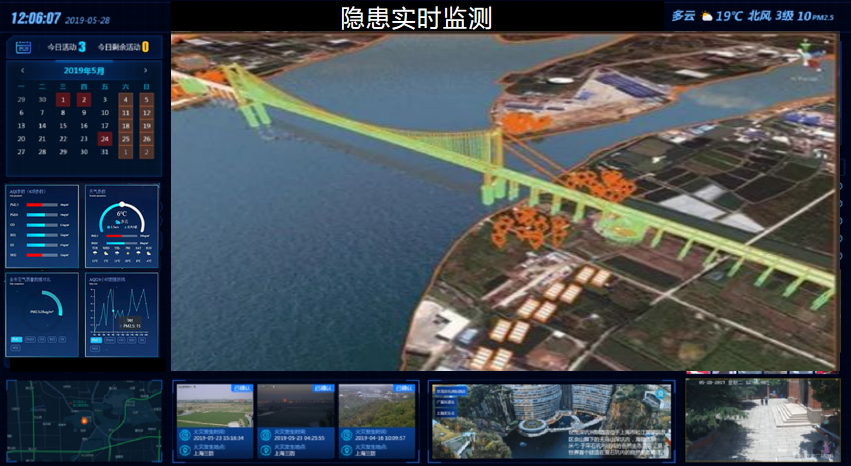

隱患實時監測一張圖

將隱患監測信息全面、精確地顯示在實景三維場景中，將地理實體與監測數據融合(he)并(bing)進行直(zhi)觀(guan)呈(cheng)現與綜合(he)分析，以不同顏色表(biao)示構(gou)件隱患的(de)程度，為管理者提供交互(hu)式(shi)、可視化(hua)的(de)三維分析工具(ju)。

監測一張圖

風險統計分析

該模塊提供對監(jian)(jian)測數據的(de)分(fen)(fen)析功能，可通(tong)過選取(qu)時間(jian)段(duan)來對待分(fen)(fen)析的(de)監(jian)(jian)測物理量進行展示，也可進行相(xiang)關的(de)統計分(fen)(fen)析及相(xiang)關性(xing)分(fen)(fen)析等(deng)。

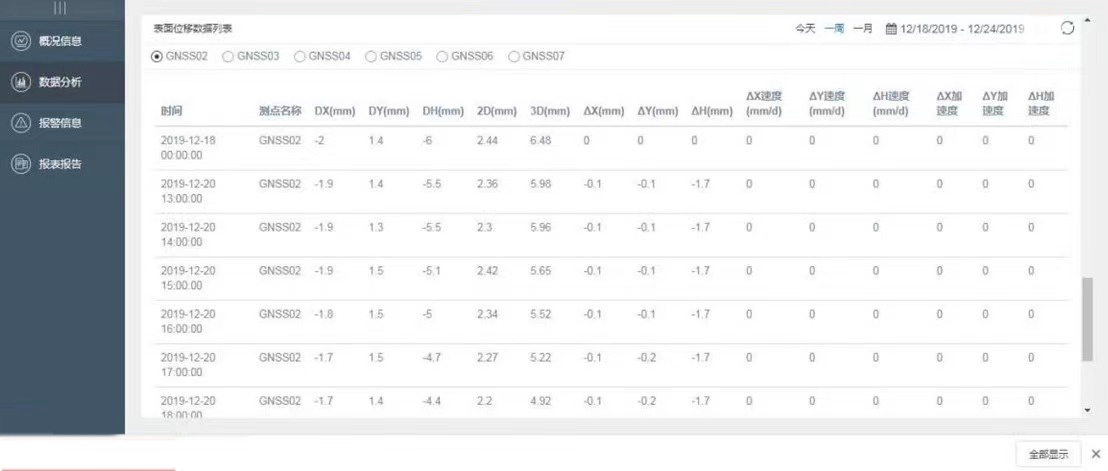

統計分析

橋梁檢測報告

系(xi)統(tong)根據(ju)采集的(de)數據(ju)、其它(ta)監測系(xi)統(tong)及常規檢查養(yang)護(hu)系(xi)統(tong)的(de)信息(xi)，通過在線(xian)評估(gu)(gu)(gu)、離線(xian)評估(gu)(gu)(gu)，完成(cheng)結構(gou)狀況(kuang)月度(du)(du)報告、年度(du)(du)報告、突發事(shi)件(jian)評估(gu)(gu)(gu)報告、預警報告等，以(yi)便對(dui)大橋的(de)安全性(xing)(xing)、耐久(jiu)性(xing)(xing)、使(shi)用性(xing)(xing)給出定(ding)性(xing)(xing)或定(ding)量的(de)評估(gu)(gu)(gu)。

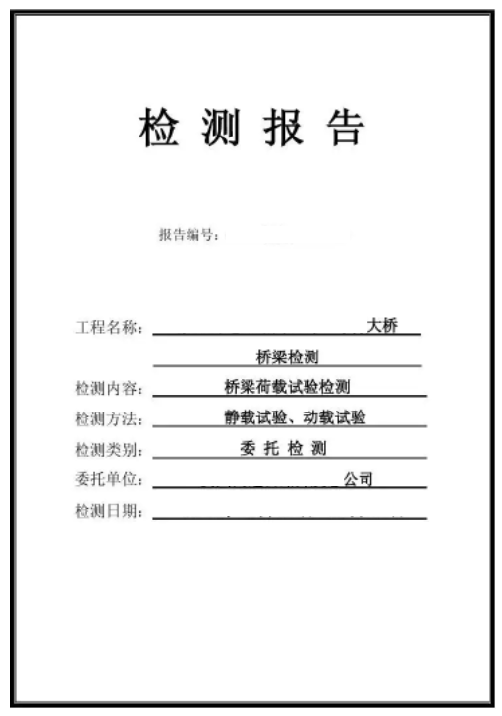

檢(jian)測報告一鍵輸出
